SVS-1WP(真空スイッチ)
堅牢なアルミダイカストのカバ－を用いた防水型真空スイッチ。
標準型のSVS-1も用意しております。

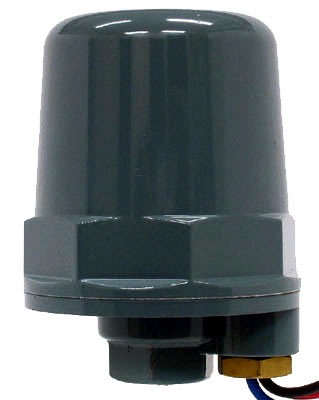

亜鉛合金ダイカスト

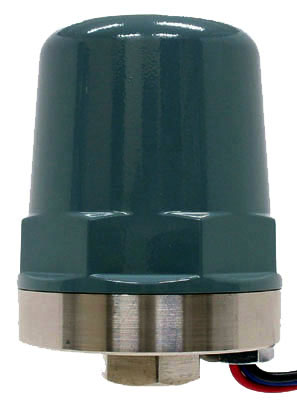

ステンレス
| 電気容量 | |
|---|---|
| AC 250V 2.5A | DC 100V 0.5A |
| AC 125V 5A | DC 24V 2.5A |
 |
|
| 主要材質 | |||
|---|---|---|---|
| 受圧部 (接液部) |
亜鉛合金ダイカスト ステンレス |
||
| 受圧素子 (接液部) |
多段ベロ－ズ (ステンレス、リン青銅) |
||
| カバー | アルミダイカスト | ||
| スイッチボディ | フェノ－ル樹脂成形品 | ||
| 接点 | 銀、金メッキ(３μ) | ||
| スプリング | ステンレス | ||
| 流体 | 空気、ガス、油、水､他 腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております |
||
| 接点構成、結線方法 | |
|---|---|
 |
|
| 結線方法 ●端子①(赤)と②(青) 真空度高くなってON 真空度低くなってOFF |
結線方法 ●端子①(赤)と③(黒) 真空度高くなってOFF 真空度低くなってON |
| 標準仕様 単位: kPa (mmHg) | |||||
|---|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 許容公差 | 耐圧力 | 標準設定 | |
| A | 0～-40 (0～-300) | 2.7～13.3 (20～100) | ±1.3 (±10) | 500 (5kg/cm²) | -20 － -27 (-150 － -200) |
| B | -40～-67 (-300～-500) | 6.7～40 (50～300) | ±1.3 (±10) | 500 (5kg/cm²) | -53 － -60 (-400 － -450) |
| C | -67～-100 (-500～-750) | 6.7～50 (50～400) | ±1.3 (±10) | 500 (5kg/cm²) | -80 － -87 (-600 － -650) |
圧力設定は、原則として工場設定となっております、ご注文の際は動作真空度(ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
注意) -96kpa(-720mmHg)から-100kPa(-750mmHg)での調整は、大気圧の変動にご注意ください。
換算式 kPa=mmHg×0.133 ・ mmHg=kPa÷0.133
標準仕様の見方
ON：-20kPa OFF：-27kPaの場合、開閉圧力差は27－20＝7kPaとなります。
下限調整範囲の下限とは-20kPaを言います、よって「A」ブロックとなります。
L金具
取り付けに便利なL金具を用意しております。
