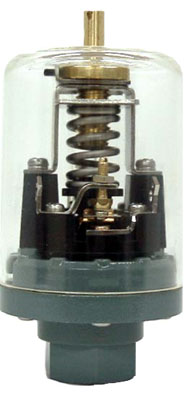

SVS-1-VD(可調整VD型真空スイッチ)

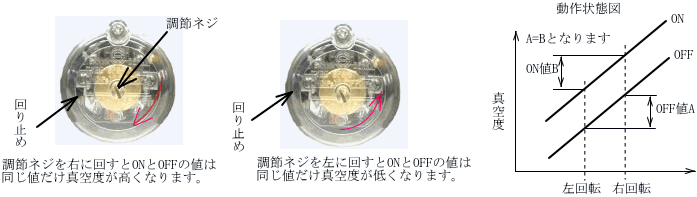

| 動作説明 |
|---|
| 調節ネジを320度回して、設定値の微調整ができます。 カバ－を外さず、外部から調整できます。 調整量は、VR型より大きくできます。
|
| 真空スイッチ標準仕様 単位: kPa (mmHg) | ||||||
|---|---|---|---|---|---|---|
| 上限調整範囲(圧力レンジ) | 開閉圧力差 | 可調整範囲量 | 許容公差 | 耐圧力 | 標準設定 | |
| A | -26.6～-47.8 (-200～-360) | 6.6～13.3 (50～100) | 14.9 (112) | ±1.3 (±10) | 500 (5kg/cm²) | -26.6 － -37.2 (-200－-280) |
| B | -46.5～-66.5 (-350～-500) | 6.6～13.3 (50～100) | 15.1 (114) | ±1.3 (±10) | 500 (5kg/cm²) | -47.8 － -57.1 (-360 － -430) |
| C | -66.5～-90.4 (-500～-680) | 6.6～13.3 (50～100) | 15.3 (115) | ±1.3 (±10) | 500 (5kg/cm²) | -70.5 － -79.8 (-530 － -600) |

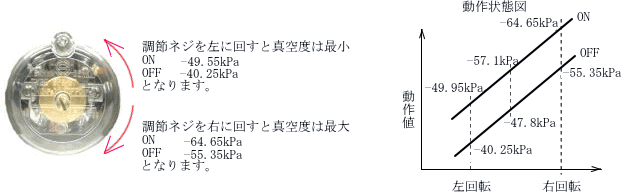

設定例
Bブロックの場合
標準設定 ON：-57.1kPa OFF：-47.8kPaとした場合下記となります。
圧力設定は、原則として工場設定となっております、ご注文の際は動作真空度 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
注意) -96kpa(-720mmHg)から-100kPa(-750mmHg)での調整は、大気圧の変動にご注意ください。
換算式 kPa=mmHg×0.133
