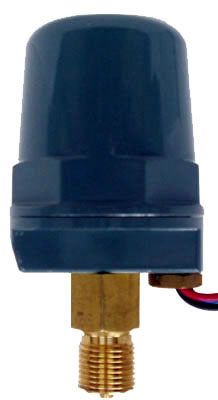

SPS-8WP-P(圧力スイッチ)
堅牢なアルミダイカストのカバ－を用いた防水型油圧スイッチ。
標準型SPS-8T-P、端子台付防水型SPS-18Pも用意しております。
A型 C型 E型
B型 D型
F型
| 電気容量 | |
|---|---|
| AC 250V 5A | DC 100V 1A |
| AC 125V 10A | DC 24V 5A |
 |
|
| 主要材質 | |||
|---|---|---|---|
| 接液部 | 接続金具 | 真鍮 ステンレス |
|
| ピストン | 真鍮 ステンレス |
||
| シール | Oリング (NBR、FPM) |
||
| カバー | アルミダイカスト | ||
| スイッチボディ | フェノ－ル樹脂成形品 | ||
| 接点 | 銀、金メッキ(３μ) | ||
| スプリング | ステンレス | ||
| 流体 | 油、その他 | ||
| 接点構成、結線方法 | |
|---|---|
 |
|
| 結線方法 ●端子①(赤)と②(青) 圧力上昇にてOFF 圧力下降 にてON |
結線方法 ●端子①(赤)と③(黒) 圧力上昇にてON 圧力下降 にてOFF |
| 標準仕様 単位: MPa (kg/cm²) | ||||||
|---|---|---|---|---|---|---|
| 型式 | ブロック | 下限調整範囲(圧力レンジ) | 開閉圧力差 | 標準圧力設定 | 耐圧力 | P寸法 |
| A型 | A-20 | 0.3～1.0 (3～10) | 0.2 (2) | 0.5－0.7 (5－7) | 21 (210) | 26 |
| A-23 | 0.4～1.5 (4～15) | 0.3 (3) | 0.7－1.0 (7－10) | |||
| A-26 | 0.8～2.7 (8～27) | 0.3～0.4 (3～4) | 1.5－1.8 (15－18) | |||
| B型 | B-16 | 1.4～3.3 (14～33) | 0.5 (5) | 2.0－2.5 (20－25) | 21 (210) | 43 |
| B-20 | 2.0～4.0 (20～40) | 0.6～0.7 (6～7) | 3.0－3.6 (30－36) | |||
| B-23 | 3.0～4.5 (30～45) | 0.6～0.8 (6～8) | 4.0－4.7 (40－47) | |||
| B-26 | 4.5～5.5 (45～55) | 0.9～1.1 (9～11) | 5.0－6.0 (50－60) | |||
| C型 | C-20 | 0.8～2.0 (8～20) | 0.5 (5) | 1.0－1.5 (10－15) | 30 (300) | 26 |
| C-23 | 1.0～3.0 (10～30) | 0.7～0.8 (7～8) | 2.0－2.7 (20－27) | |||
| C-26 | 2.0～6.0 (20～60) | 0.9～1.1 (9～11) | 4.0－5.0 (40－50) | |||
| D型 | D-16 | 3.5～5.5 (35～55) | 1.1～1.3 (11～13) | 3.8－5.0 (38－50) | 30 (300) | 43 |
| D-20 | 4.0～7.0 (40～70) | 1.5～1.7 (15～17) | 5.0－6.5 (50－65) | |||
| D-23 | 5.0～8.0 (50～80) | 1.5～2.0 (15～20) | 6.0－7.5 (60－75) | |||
| D-26 | 8.0～12 (80～120) | 1.7～2.3 (17～23) | 9－11 (90－110) | |||
| D-29 | 10～14 (100～140) | 1.8～3.0 (18～30) | 12－14 (120－140) | |||
| E型 | E-20 | 3.0～9.0 (30～90) | 1.2～1.6 (12～16) | 5.0－6.4 (50－64) | 70 (700) | 26 |
| E-23 | 6.0～16 (60～160) | 1.7～2.4 (17～24) | 10－12 (100－120) | |||
| E-26 | 7.5～23 (75～230) | 2.5～3.2 (25～32) | 15－17.5 (150－175) | |||
| E-29 | 12～30 (120～300) | 3.0～6.0 (30～60) | 20－23 (200－230) | |||
| F型 | F-16 | 15～30 (150～300) | 3～6.5 (30～65) | 21－25 (210－250) | 140 (1400) | 26 (43) |
| F-20 | 24～39 (240～400) | 4～8 (40～80) | 31－37 (320－380) | |||
| F-23 | 27～44 (280～450) | 5～10 (50～100) | 34－41 (350－420) | |||
| F-26 | 44～61 (450～620) | 6～11 (60～110) | 48－56 (490－570) | |||
| F-29 | 44～62 (450～630) | 7～15 (70～150) | 53－63 (540－640) | |||
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
標準仕様の見方
ON：2.0MPa OFF：2.7MPaの場合、開閉圧力差2.7－2.0＝0.7MPaとなります。
下限調整範囲の下限とは2.0MPaを言います。耐圧30MPaを選定した場合は「C-23」ブロックとなります。
接続絞り金具
流体に衝撃圧や脈動等の動圧が作用する場合には、接続絞り金具を用意しております。
L金具
取り付けに便利なL金具を用意しております。
