SPS-8T-R(圧力スイッチ)
最高設定圧力2.0MPa、耐圧4.5MPaの高耐圧設計圧力スイッチです。
また、端子台付防水型SPS-18-Rも用意しております。

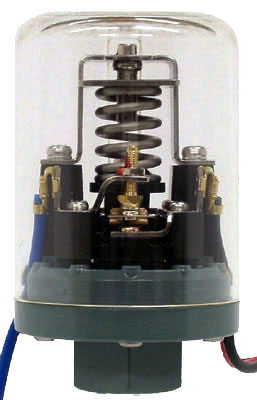

亜鉛合金ダイカスト・アルミ

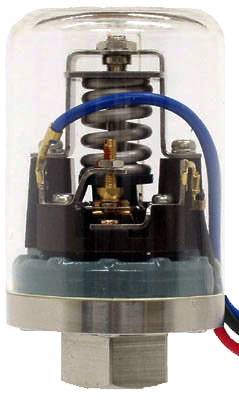

ステンレス
| 電気容量 | |
|---|---|
| AC 250V 5A | DC 100V 1A |
| AC 125V 10A | DC 24V 5A |
 |
|
| 主要材質 | |||
|---|---|---|---|
| 受圧部 (接液部) |
亜鉛合金ダイカスト アルミダイカスト ステンレス |
||
| 受圧素子 (接液部) |
高耐圧設計 ゴムダイヤフラム (NBR) |
||
| カバー | ポリカ－ボネ－ト | ||
| スイッチボディ | フェノ－ル樹脂成形品 | ||
| 接点 | 銀、金メッキ(３μ) | ||
| スプリング | ステンレス | ||
| 流体 | 空気、ガス、油、水、他 | ||
| 接点構成、結線方法 | |
|---|---|
 |
|
| 結線方法 ●端子①(赤)と②(青) 圧力上昇にてOFF 圧力下降 にてON |
結線方法 ●端子①(赤)と③(黒) 圧力上昇にてON 圧力下降 にてOFF |
| 標準仕様 単位: MPa (kg/cm²) | ||||
|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 耐圧力 | 標準設定 | |
| A | 0.15～0.50 (1.5～5.0) | 0.04～0.08 (0.4～0.8) | 4.5 (45) | 0.30－0.36 (3.0－3.6) |
| B | 0.20～1.0 (2.0～10) | 0.05～0.10 (0.5～1.0) | 4.5 (45) | 0.60－0.67 (6.0－6.7) |
| C | 0.4～1.5 (4.0～15) | 0.08～0.15 (0.8～1.5) | 4.5 (45) | 0.80－0.92 (8.0－9.2) |
| D | 1.0～2.0 (10～20) | 0.15～0.30 (1.5～3.0) | 4.5 (45) | 1.4－1.6 (14－16) |
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
標準仕様の見方
ON：0.60MPa OFF：0.67MPaの場合、開閉圧力差は0.67－0.60＝0.07MPaとなります。
下限調整範囲の下限とは0.60MPaを言います、よって「B」ブロックとなります
接続絞り金具
流体に衝撃圧や脈動等の動圧が作用する場合には、接続絞り金具を用意しております。
L金具
取り付けに便利なL金具を用意しております。
