SPS-8T-HL(圧力スイッチ)
設定圧力値0.01～0.2MPaで、耐圧21MPaという、低作動高耐圧型圧力スイッチです。
高圧容器の０圧検知には最適です。
端子台付防水型SPS-18-HLも用意しております。
| 電気容量 | |
|---|---|
| AC 250V 5A | DC 100V 1A |
| AC 125V 10A | DC 24V 5A |
 |
|
| 主要材質 | |||
|---|---|---|---|
| 受圧部 (接液部) |
ステンレス 真鍮 |
||
| 受圧素子 (接液部) |
ステンレスダイヤフラム | ||
| カバー | ポリカ－ボネ－ト | ||
| スイッチボディ | フェノ－ル樹脂成形品 | ||
| 接点 | 銀、金メッキ(３μ) | ||
| スプリング | ステンレス | ||
| 流体 | 空気、ガス、油、水、他 腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております |
||
| 接点構成、結線方法 | |
|---|---|
 |
|
| 結線方法 ●端子①(赤)と②(青) 圧力上昇にてOFF 圧力下降 にてON |
結線方法 ●端子①(赤)と③(黒) 圧力上昇にてON 圧力下降 にてOFF |
| 標準仕様 単位: MPa (kg/cm²) | |||||
|---|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 許容公差 | 耐圧力 | 標準設定 | |
| A | 0.01～0.04 (0.1～0.4) | 0.01～0.02 (0.1～020) | ±0.005 (±0.05) | 21 (210) | 0.01－0.02 (0.1－0.2) |
| B | 0.02～0.11 (0.20～1.1) | 0.01～0.03 (0.10～0.30) | ±0.005 (±0.05) | 21 (210) | 0.06－0.08 (0.6－0.8) |
| C | 0.04～0.20 (0.40～2.0) | 0.02～0.04 (0.20～0.40) | ±0.01 (±0.10) | 21 (210) | 0.13－0.16 (1.3－1.6) |
| D | 0.08～0.21 (0.80～2.1) | 0.03～0.05 (0.30～0.50) | ±0.01 (±0.10) | 21 (210) | 0.15－0.19 (1.5－1.9) |
| E | 0.21～0.30 (2.1～3.0) | 0.03～0.08 (0.30～0.80) | ±0.015 (±0.15) | 21 (210) | 0.25－0.29 (2.5－2.9) |

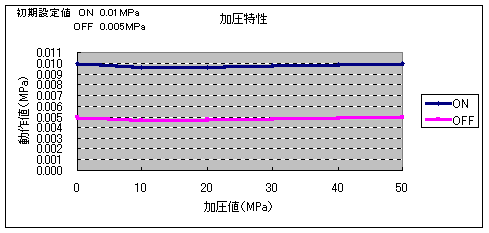

圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
標準仕様の見方
ON：0.01MPa OFF：0.02MPaの場合、開閉圧力差は0.02－0.01＝0.01MPaとなります。
下限調整範囲の下限とは0.01MPaを言います、よって「A」ブロックとなります。
接続絞り金具
流体に衝撃圧や脈動等の動圧が作用する場合には、接続絞り金具を用意しております。
L金具
取り付けに便利なL金具を用意しております。
