SPS-18HL(圧力スイッチ)

外装に堅牢なアルミダイカストのカバ-を用いた端子台付防水型圧力スイッチです。
設定圧力値0.01~0.3MPaで、耐圧21MPaという、低作動高耐圧型圧力スイッチです。
高圧容器の0圧検知には最適です。
標準型SPS-8T-HLも用意しております。

高耐圧端子台付圧力スイッチ SPS-18-HL 接液部 ステンレス
電気容量
AC 250V 5A DC 100V 1A
AC 125V 10A DC 24V 5A
SPS-18HLの外形図
主要材質
受圧部
(接液部)
ステンレス
真鍮
受圧素子
(接液部)
ステンレスダイヤフラム
カバー アルミダイカスト
スイッチボディ フェノ-ル樹脂成形品
接点 銀、金メッキ(3μ)
スプリング ステンレス
流体 空気、ガス、油、水、他
腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております
接点構成、結線方法
SPS-18HLの結線図
3P端子台に結線してください
結線方法
●端子①(赤)と②(青)
 圧力上昇にてOFF
 圧力下降 にてON
結線方法
●端子①(赤)と③(黒)
 圧力上昇にてON
 圧力下降 にてOFF
標準仕様 単位: MPa (kg/cm²)
  下限調整範囲(圧力レンジ) 開閉圧力差 許容公差 耐圧力 標準設定
A 0.01~0.04 (0.1~0.4) 0.01~0.02 (0.1~020) ±0.005 (±0.05) 21 (210) 0.01-0.02 (0.1-0.2)
B 0.02~0.11 (0.20~1.1) 0.01~0.03 (0.10~0.30) ±0.005 (±0.05) 21 (210) 0.06-0.08 (0.6-0.8)
C 0.04~0.20 (0.40~2.0) 0.02~0.04 (0.20~0.40) ±0.01 (±0.10) 21 (210) 0.13-0.16 (1.3-1.6)
D 0.08~0.21 (0.80~2.1) 0.03~0.05 (0.30~0.50) ±0.01 (±0.10) 21 (210) 0.15-0.19 (1.5-1.9)
E 0.21~0.30 (2.1~3.0) 0.03~0.08 (0.30~0.80) ±0.015 (±0.15) 21 (210) 0.25-0.29 (2.5-2.9)

圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。

標準仕様の見方

ON:0.01MPa OFF:0.02MPaの場合、開閉圧力差は0.02-0.01=0.01MPaとなります。
下限調整範囲の下限とは0.01MPaを言います、よって「A」ブロックとなります。

L金具

取り付けに便利なL金具を用意しております。

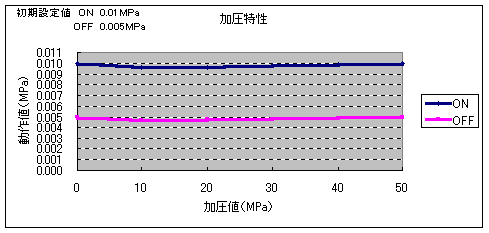

SPS-8T-HLの耐圧特性
