SPS-18SEF5(圧力スイッチ)

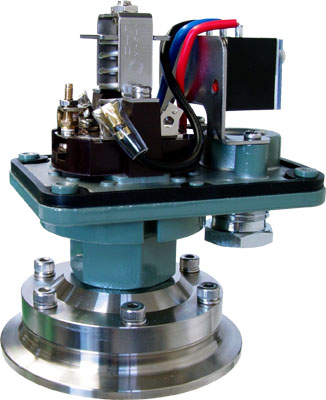

外装に堅牢なアルミダイカストのカバ-を用いた端子台付防水型圧力スイッチです。
化学、食品製造プラントに最適なサニタリー規格のヘルール継手を使用し、接液部材質はSUS-316シール部はテフロンを使用してます。
隔膜式ダイヤフラム(SUS-316)の為、点検時の接液部の流体は内部に残りにくい構造になつています。
粘性の高い液体には最適です。
オス、メスなしの対称形のフランジを使用し、フランジの全周を均等に締付ける方式によりボルトナット類が不要になりフランジの取付け方向は任意で、ワンタッチで脱着できます。
圧力範囲0.005〜0.28MPaで、耐圧5MPaという、低圧作動高耐圧型圧力スイッチです。

隔膜式端子台付防水型圧力スイッチ SPS-18SEF5 接液部 ステンレス ヘルール継手

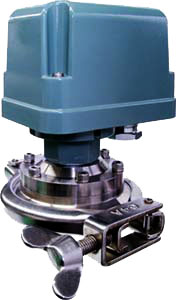

継手取り付け状態
電気容量
AC 250V 5A DC 100V 1A
AC 125V 10A DC 24V 5A
SPS-18SEF5の外形図
主要材質
受圧部
(接液部)
ステンレス
(SUS-316)
受圧素子
(接液部)
ステンレスダイヤフラム
(SUS-316)
カバー アルミダイカスト
スイッチボディ フェノ-ル樹脂成形品
接点 銀、金メッキ(3μ)
スプリング ステンレス
流体 粘性の高い流体に最も適してします
空気、ガス、油、水、他
接点構成、結線方法
SPS-18SEF5の結線図
3P端子台に結線してください
結線方法
●端子①(赤)と②(青)
 圧力上昇にてOFF
 圧力下降 にてON
結線方法
●端子①(赤)と③(黒)
 圧力上昇にてON
 圧力下降 にてOFF
標準仕様 単位: MPa (kg/cm²)
  下限調整範囲(圧力レンジ) 開閉圧力差 許容公差 耐圧力 標準設定
A 0.005~0.04 (0.05~0.4) 0.01~0.02 (0.1~0.2) ±0.005 (±0.05) 5 (50) 0.01-0.02 (0.1-0.2)
B 0.03~0.09 (0.3~0.9) 0.015~0.03 (0.15~0.3) ±0.005 (±0.05) 5 (50) 0.05-0.07 (0.5-0.7)
C 0.08~0.16 (0.8~1.6) 0.02~0.04 (0.2~0.4) ±0.005 (±0.05) 5 (50) 0.12-0.15 (1.2-1.5)
D 0.15~0.28 (1.5~2.8) 0.03~0.06 (0.3~0.6) ±0.01 (±0.1) 5 (50) 0.20-0.24 (2-2.4)

圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
注意)圧力スイッチの取付けクランプ継手の耐圧にご注意願います。

標準仕様の見方

ON:0.05MPa OFF:0.07MPaの場合、開閉圧力差は0.05-0.07=0.02MPaとなります。
下限調整範囲の下限とは0.05MPaを言います、よって「B」ブロックとなります。
