SPS-18(圧力スイッチ)

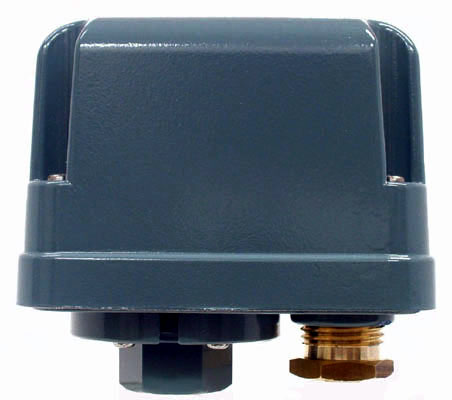

外装に堅牢なアルミダイカストのカバ－を用いた端子台付防水型圧力スイッチです。
開閉圧力差が、1/2を必要とする場合、SPS-18Fを用意しています。
3P端子台を設け被覆外径φ7～φ11のキヤップタイヤコ－ドが、配線できるようにしてあります。
亜鉛合金ダイカスト
ステンレス
| 電気容量 | |
|---|---|
| AC 250V 5A | DC 100V 1A |
| AC 125V 10A | DC 24V 5A |
 |
|
| 主要材質 | |||
|---|---|---|---|
| 受圧部 (接液部) |
亜鉛合金ダイカスト ステンレス 真鍮 |
||
| 受圧素子 (接液部) |
ステンレスベロ－ズ | ||
| カバー | アルミダイカスト | ||
| スイッチボディ | フェノ－ル樹脂成形品 | ||
| 接点 | 銀、金メッキ(３μ) | ||
| スプリング | ステンレス | ||
| 流体 | 空気、ガス、油、水、他 腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております |
||
| 接点構成、結線方法 | |
|---|---|
 3P端子台に結線してください |
|
| 結線方法 ●端子①(赤)と②(青) 圧力上昇にてOFF 圧力下降 にてON |
結線方法 ●端子①(赤)と③(黒) 圧力上昇にてON 圧力下降 にてOFF |
| 標準仕様 単位: MPa (kg/cm²) | |||||
|---|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 許容公差 | 耐圧力 | 標準設定 | |
| A | 0～0.1 (0～1.0) | 0.02～0.07 (0.2～0.7) | ±0.005 (±0.05) | 1.0 (10) | 0.03－0.05 (0.3－0.5) |
| B | 0.05～0.25 (0.5～2.5) | 0.03～0.15 (0.3～1.5) | ±0.01 (±0.1) | 2.0 (20) | 0.10－0.13 (1.0－1.3) |
| C | 0.20～0.55 (2.0～5.5) | 0.05～0.20 (0.5～2.0) | ±0.015 (±0.15) | 2.0 (20) | 0.30－0.35 (3.0－3.5) |
| D | 0.5～1.0 (5.0～10) | 0.10～0.25 (1.0～2.5) | ±0.02 (±0.2) | 2.0 (20) | 0.7－0.8 (7.0－8.0) |
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
標準仕様の見方
ON：0.3MPa OFF：0.4MPaの場合、開閉圧力差は0.4－0.3＝0.1MPaとなります。
下限調整範囲の下限とは0.3MPaを言います、よって「C」ブロックとなります。
接続絞り金具
流体に衝撃圧や脈動等の動圧が作用する場合には、接続絞り金具を用意しております。
L金具
取り付けに便利なL金具を用意しております。
