SVS-5A(微真空スイッチ)

堅牢なアルミダイカストのカバ-を用いた端子台付防水型微真空スイッチ。

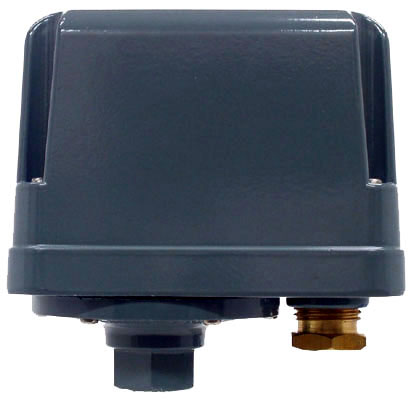

端子台付微真空スイッチ SVS-5A 接液部 亜鉛合金ダイカスト
亜鉛合金ダイカスト

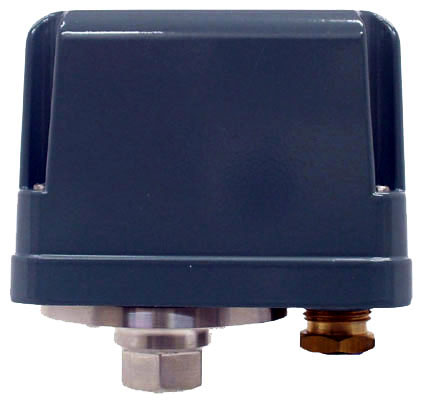

端子台付微真空スイッチ SVS-5A 接液部 ステンレス
ステンレス
電気容量
AC 250V 2.5A DC 100V 0.5A
AC 125V 5A DC 24V 2.5A
SVS-5Aの外形図
主要材質
受圧部
(接液部)
亜鉛合金ダイカスト
ステンレス
受圧素子
(接液部)
ダイヤフラム
(NBR又は、FPM)
カバー アルミダイカスト
スイッチボディ フェノ-ル樹脂成形品
接点 銀、金メッキ(3μ)
スプリング ステンレス
流体 空気、ガス、油、水、他
腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております
接点構成、結線方法
SVS-5Aの結線図
3P端子台に結線してください
結線方法
●端子①(赤)と②(青)
 真空度高くなってON
 真空度低くなってOFF
結線方法
●端子①(赤)と③(黒)線
 真空度高くなってOFF
 真空度低くなってON
標準仕様 単位: kPa (mmAq)
  下限調整範囲(圧力レンジ) 開閉圧力差 許容公差 耐圧力 標準設定
A 0~-1 (0~-100) 0.2~0.7 (20~70) ±0.05 (±5) 100 (1) -0.5 - -1 (-50 - -100)
B -1~-5 (-100~-500) 0.5~1.5 (50~150) ±0.10 (±10) 300 (3) -2.5 - -3.3 (-250 - -330)
C -5~-10 (-500~-1000) 1~5 (100~500) ±0.25 (±25) 300 (3) -7 - -10 (-700 - -1000)
D -10~-20 (-1000~-2000) 3~10 (300~1000) ±0.30 (±30) 300 (3) -15 - -22 (-1500 - -2200)
E -20~-50 (-2000~-5000) 5~20 (500~2000) ±0.50 (±50) 300 (3) -35 - -45 (-3500 - -4500)

圧力設定は、原則として工場設定となっております、ご注文の際は動作真空度 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
換算式 kPa=mmAq÷100 ・ mmAq=kPa×100

標準仕様の見方

ON:-2kPa OFF:-3kPaの場合、開閉圧力差は圧3-2=1kPaとなります。
下限調整範囲の下限とは-2kPaを言います、よって「B」ブロックとなります。

L金具

取り付けに便利なL金具を用意しております。
