SVS-5(微真空スイッチ)

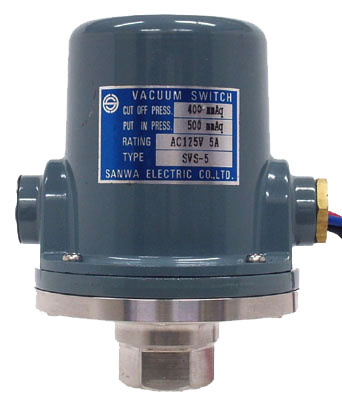

堅牢な亜鉛合金ダイカストのカバ－を用いた防水型微真空スイッチ。
亜鉛合金ダイカスト
ステンレス
| 電気容量 | |
|---|---|
| AC 250V 2.5A | DC 100V 0.5A |
| AC 125V 5A | DC 24V 2.5A |
 |
|
| 主要材質 | |||
|---|---|---|---|
| 受圧部 (接液部) |
亜鉛合金ダイカスト ステンレス |
||
| 受圧素子 (接液部) |
ダイヤフラム (NBR又は、FPM) |
||
| カバー | 亜鉛合金ダイカスト | ||
| スイッチボディ | フェノ－ル樹脂成形品 | ||
| 接点 | 銀、金メッキ(３μ) | ||
| スプリング | ステンレス | ||
| 流体 | 空気、ガス、油、水、他 腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております |
||
| 接点構成、結線方法 | |
|---|---|
 |
|
| 結線方法 ●端子①(赤)と②(青) 真空度高くなってON 真空度低くなってOFF |
結線方法 ●端子①(赤)と③(黒)線 真空度高くなってOFF 真空度低くなってON |
| 標準仕様 単位: kPa (mmAq) | |||||
|---|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 許容公差 | 耐圧力 | 標準設定 | |
| A | 0～-1 (0～-100) | 0.2～0.7 (20～70) | ±0.05 (±5) | 100 (1) | -0.5 － -1 (-50 － -100) |
| B | -1～-5 (-100～-500) | 0.5～1.5 (50～150) | ±0.10 (±10) | 300 (3) | -2.5 － -3.3 (-250 － -330) |
| C | -5～-10 (-500～-1000) | 1～5 (100～500) | ±0.25 (±25) | 300 (3) | -7 － -10 (-700 － -1000) |
| D | -10～-20 (-1000～-2000) | 3～10 (300～1000) | ±0.30 (±30) | 300 (3) | -15 － -22 (-1500 － -2200) |
| E | -20～-50 (-2000～-5000) | 5～20 (500～2000) | ±0.50 (±50) | 300 (3) | -35 － -45 (-3500 － -4500) |
圧力設定は、原則として工場設定となっております、ご注文の際は動作真空度 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
換算式 kPa=mmAq÷100 ・ mmAq=kPa×100
標準仕様の見方
ON：-2kPa OFF：-3kPaの場合、開閉圧力差は3－2＝1kPaとなります。
下限調整範囲の下限とは-2kPaを言います、よって「B」ブロックとなります。
L金具
取り付けに便利なL金具を用意しております。
