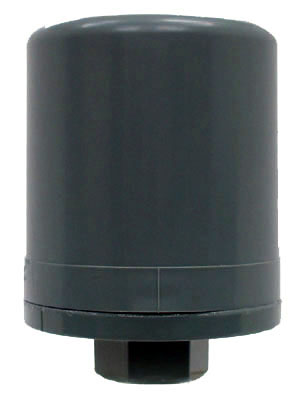

SPW-181(圧力スイッチ)

接点の切換えは、2接点を備えた圧力スイッチです。
高頻度の開閉及び高負荷の使用に耐えるように、開閉機構は、開路速断動作により開路の瞬間まで一定の接点接触圧を持続するようになっています。

圧力スイッチ SPW-281・SPW-181 接液部 亜鉛合金ダイカスト

見たい方向の矢印にマウスを合せてください

電気容量
AC 250V 750W
SPW-181の外形図
主要材質
受圧部
(接液部)
アルミダイカスト
受圧素子
(接液部)
ステンレスベロ-ズ
カバー ポリピロピレン
スイッチボディ フェノ-ル樹脂成形品
接点
スプリング ピアノ線
ステンレス
流体 空気、ガス、油、水、他
接点構成、結線方法
SPW-181の結線図
結線方法
●端子①と②に結線
 圧力上昇にてOFF
 圧力下降にてON
標準仕様 単位: MPa (kg/cm²)
  圧力調整範囲(圧力レンジ) 標準設定 耐圧力
A 0.12~1.0 (1.2~10) 0.03-0.50 (3.0-5.0) 2.0 (20)
0.35-0.50 (3.5-5.0)
0.40-0.55 (4.0-5.5)
0.50-0.70 (5.0-7.0)
0.63-0.83 (6.3-8.3)
0.63-0.88 (6.3-8.8)
0.73-0.93 (7.3-9.3)
B 1.0~1.5 (10~15) 1.15-1.40 (11.5-14.0) 2.5 (25)

圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。

接続絞り金具

流体に衝撃圧や脈動等の動圧が作用する場合には、接続絞り金具を用意しております。

PDFカタログ
