SPS-8WP-SD(圧力スイッチ)
堅牢なアルミダイカストのカバ－を用いた防水型圧力スイッチ、低作動で高耐圧(2.5MPa)構造です。
受圧素子はステンレスダイヤフラムを使用しています。
標準型SPS-8T-SD、端子台付防水型SPS-18-SDも用意しております。

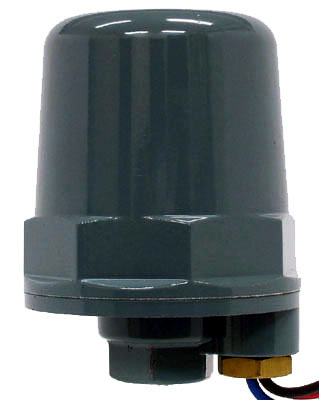

亜鉛合金ダイカスト

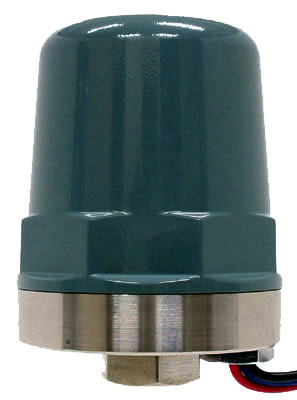

ステンレス
| 電気容量 | |
|---|---|
| AC 250V 5A | DC 100V 1A |
| AC 125V 10A | DC 24V 5A |
 |
|
| 主要材質 | |||
|---|---|---|---|
| 受圧部 (接液部) |
亜鉛合金ダイカスト ステンレス |
||
| 受圧素子 (接液部) |
ステンレスダイヤフラム | ||
| カバー | アルミダイカスト | ||
| スイッチボディ | フェノ－ル樹脂成形品 | ||
| 接点 | 銀、金メッキ(３μ) | ||
| スプリング | ステンレス | ||
| 流体 | 空気、ガス(都市ガス、LPガス等)、油、水、他 腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております |
||
| 接点構成、結線方法 | |
|---|---|
 |
|
| 結線方法 ●端子①(赤)と②(青) 圧力上昇にてOFF 圧力下降 にてON |
結線方法 ●端子①(赤)と③(黒) 圧力上昇にてON 圧力下降 にてOFF |
| 標準仕様 単位: MPa (kg/cm²) | |||||
|---|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 許容公差 | 耐圧力 | 標準設定 | |
| A | 0.02～0.04 (0.2～0.4) | 0.01～0.02 (0.1～0.2) | ±0.005 (0.05) | 2.5 (25) | 0.03-0.04 (0.3-0.4) |
| B | 0.04～0.09 (0.4～0.9) | 0.02～0.035 (0.2～0.35) | ±0.005 (0.05) | 2.5 (25) | 0.07－0.10 (0.7－1.0) |
| C | 0.05～0.14 (0.5～1.4) | 0.025～0.035 (0.25～0.35) | ±0.01 (0.10) | 2.5 (25) | 0.10－0.13 (1.0－1.3) |
| D | 0.10～0.20 (1.0～2.0) | 0.04～0.08 (0.4～0.8) | ±0.01 (0.10) | 2.5 (25) | 0.15－0.21 (1.5－2.1) |
| E | 0.20～0.30 (2.0～3.0) | 0.05～0.10 (0.5～1.0) | ±0.015 (0.15) | 2.5 (25) | 0.25－0.32 (2.5－3.2) |
耐圧3.5MPa仕様も用意しております。
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
標準仕様の見方
ON：0.10MPa OFF：0.13MPaの場合、開閉圧力差は0.13－0.10＝0.03MPaとなります。
下限調整範囲の下限とは0.10MPaを言います、よって「B」ブロックとなります。
接続絞り金具
流体に衝撃圧や脈動等の動圧が作用する場合には、接続絞り金具を用意しております。
L金具
取り付けに便利なL金具を用意しております。
