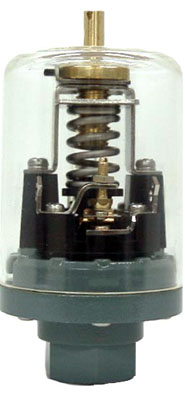

SPS-8TF-VD(可調整VD型圧力スイッチ)

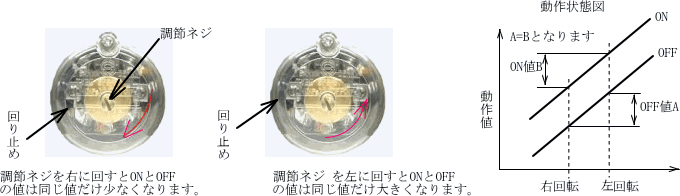

| 動作説明 |
|---|
| 調節ネジを320度回して、設定値の微調整ができます。 カバ－を外さず、外部から調整できます。 調整量は、VR型より大きくできます。
|
| 圧力スイッチ標準仕様 単位: MPa (kg/cm²) | ||||||
|---|---|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 可調整範囲量 | 許容公差 | 耐圧力 | 標準設定 | |
| A | 0.10～0.20 (1.0～2.0) | 0.01～0.02 (0.1～0.2) | 0.07 (0.7) | ±0.005 (±0.05) | 0.5 (5.0) | 0.15－0.17 (1.5－1.7) |
| B | 0.15～0.35 (1.5～3.5) | 0.02～0.03 (0.2～0.3) | 0.10 (1.0) | ±0.01 (±0.1) | 0.5 (5.0) | 0.25－0.28 (2.5－2.8) |
| C | 0.25～0.60 (2.5～6.0) | 0.03～0.06 (0.3～0.6) | 0.18 (1.8) | ±0.015 (±0.15) | 2.0 (20) | 0.50－0.56 (5.0－5.6) |
| D | 0.40～0.90 (4.0～9.0) | 0.04～0.08 (0.4～0.8) | 0.31 (3.1) | ±0.02 (±0.20) | 2.0 (20) | 0.70－0.76 (7.0－7.6) |

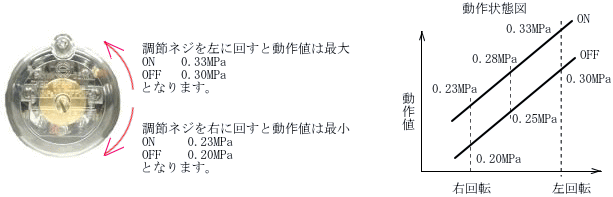

設定例
Bブロックの場合
標準設定 ON：0.28MPa OFF：0.25MPaとした場合下記となります。
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
