SPS-8T-HL1(圧力スイッチ)

圧力範囲0.04~0.8MPaで、耐圧5MPaという、中作動高耐圧型圧力スイッチです。

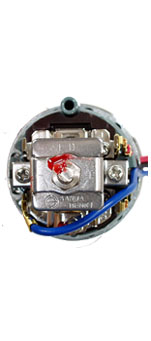

高耐圧型圧力スイッチ SPS-8T-HL1 接液部 ステンレス

見たい方向の矢印にマウスを合せてください

電気容量
AC 250V 5A DC 100V 1A
AC 125V 10A DC 24V 5A
SPS-8T-HL1の外形図
主要材質
受圧部
(接液部)
ステンレス
真鍮
受圧素子
(接液部)
ステンレスダイヤフラム
カバー ポリカ-ボネ-ト
スイッチボディ フェノ-ル樹脂成形品
接点 銀、金メッキ(3μ)
スプリング ステンレス
流体 空気、ガス、油、水、他
腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております
接点構成、結線方法
SPS-8T-HL1の結線図
結線方法
●端子①(赤)と②(青)
 圧力上昇にてOFF
 圧力下降 にてON
結線方法
●端子①(赤)と③(黒)
 圧力上昇にてON
 圧力下降 にてOFF
標準仕様 単位: MPa (kg/cm²)
  下限調整範囲(圧力レンジ) 開閉圧力差 許容公差 耐圧力 標準設定
A 0.04~0.12 (0.4~1.2) 0.02~0.04 (0.2~0.4) ±0.005 (0.05) 5 (50) 0.07-0.10 (0.70-1.0)
B 0.13~0.25 (1.3~2.5) 0.03~0.06 (0.3~0.6) ±0.01 (0.1) 5 (50) 0.20-0.25 (2.0-2.5)
C 0.26~0.40 (2.6~4.0) 0.05~0.10 (0.5~1.0) ±0.015 (0.15) 5 (50) 0.33-0.40 (3.3-4.0)
D 0.41~0.60 (4.1~6.0) 0.07~0.10 (0.7~1.0) ±0.02 (0.20) 5 (50) 0.50-0.60 (5.0-6.0)
E 0.61~0.80 (6.1~8.0) 0.08~0.12 (0.8~1.2) ±0.02 (0.2) 5 (50) 0.70-0.80 (7.0-8.0)

圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。

標準仕様の見方

ON:0.07MPa OFF:0.10MPaの場合、開閉圧力差は0.10-0.07=0.03MPaとなります。
下限調整範囲の下限とは0.07MPaを言います、よって「A」ブロックとなります。
