SPS-5-VR(可調整VR型圧力スイッチ)
液面制御スイッチには、最適です。

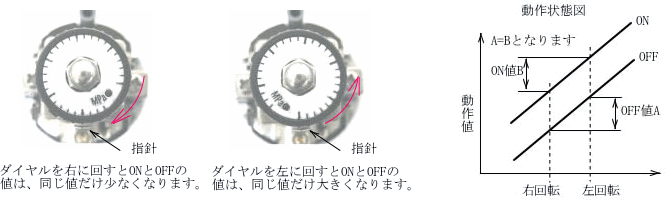

| 動作説明 |
|---|
ラチェット式ダイヤルを320度回して、設定値の微調整ができます。
|
| 標準仕様 単位: kPa (mmAq) | ||||||
|---|---|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 可調整範囲量 | 許容公差 | 耐圧力 | 標準設定 | |
| A | 5～12 (500～1200) | 1～3 (100～300) | 4.6 (460) | ±0.25 (±25) | 300 | 9－11 (900－1100) |
| B | 12～22 (1200～2200) | 2～4 (200～400) | 6.5 (650) | ±0.30 (±30) | 300 | 17－20 (1700－2000) |
| C | 18～35 (1800～3500) | 3.5～8 (350～800) | 12.7 (1270) | ±0.50 (±50) | 300 | 25－30 (2500－3000) |

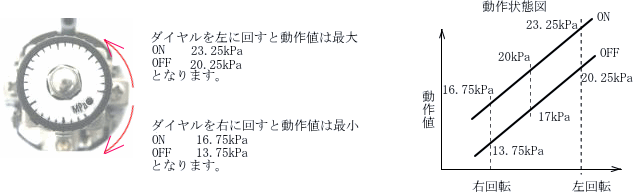

設定例
Bブロックの場合
標準設定 ON：20kPa OFF：17kPaとした場合下記となります。
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
