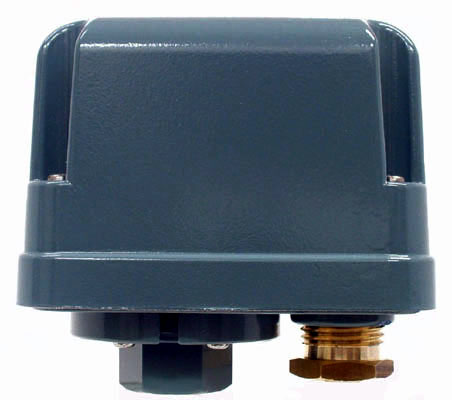

SPS-18W(圧力スイッチ)
堅牢なアルミダイカストのカバ－を用いた端子台付防水型圧力スイッチです。
低作動で高耐圧(2.5MPa)構造です。
1b接点(常時閉)を２個付いているので、非常信号用として、2回路並列配線や、異なる信号系統を同時ON-OFFもできます。
| 電気容量 |
|---|
| AC250V 15A |
 |
| 主要材質 | |||
|---|---|---|---|
| 受圧部 (接液部) |
亜鉛合金ダイカスト | ||
| 受圧素子 (接液部) |
ステンレスダイヤフラム | ||
| カバー | アルミダイカスト | ||
| スイッチボディ | フェノ－ル樹脂成形品 | ||
| 接点 | 銀、金メッキ(３μ) | ||
| スプリング | ステンレス | ||
| 流体 | 空気、ガス、油、水、他 腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております |
||
| 接点構成、結線方法 |
|---|
 |
| 結線方法 ●端子①(③)と②(④) 圧力上昇にてOFF 圧力下降 にてON |
| 標準仕様 単位: MPa (kg/cm²) | |||
|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 耐圧力 | 標準設定 |
| 0.08～0.2 (0.8～2.0) | 0.02～0.08 (0.2～0.8) | 2.5 (25) | 0.1－0.18 (1－1.8) |
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
標準仕様の見方
ON：0.1MPa OFF：0.18MPaの場合、開閉圧力差は0.18－0.10＝0.08MPaとなります。
下限調整範囲の下限とは0.1MPaを言います。
接続絞り金具
流体に衝撃圧や脈動等の動圧が作用する場合には、接続絞り金具を用意しております。
L金具
取り付けに便利なL金具を用意しております。
