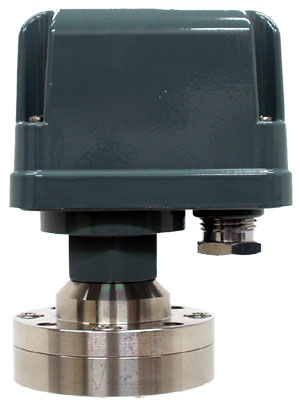

SPS-18NK(圧力スイッチ)
外装に堅牢なアルミダイカストのカバ－を用いた端子台付防水型圧力スイッチです。
設定圧力値0.01～0.02MPaで、耐圧5MPaという、低圧作動高耐圧型圧力スイッチです。
受圧部(接液部)をフランジ型とし、流体の圧力をステンレスダイヤフラムで受け流体が受圧部(接液部)に残らない構造とした隔膜型圧力スイッチです。
汚泥等、異物が混入した液体又は粘性の高い液体の圧力制御用として最適です。
0.28MPa以上の圧力には、SPS-18NK2を用意しております。
| 電気容量 | |
|---|---|
| AC 250V 5A | DC 100V 1A |
| AC 125V 10A | DC 24V 5A |
 |
|
| 主要材質 | |||
|---|---|---|---|
| 受圧部 (接液部) |
ステンレス 真鍮 |
||
| 受圧素子 (接液部) |
ステンレスダイヤフラム(SUS-301)、(SUS-316) | ||
| カバー | アルミダイカスト | ||
| スイッチボディ | フェノ－ル樹脂成形品 | ||
| 接点 | 銀、金メッキ(３μ) | ||
| スプリング | ステンレス | ||
| 流体 | 粘性の高い流体に最も適してします 空気、ガス、油、水、他 |
||
| 接点構成、結線方法 | |
|---|---|
 3P端子台に結線してください |
|
| 結線方法 ●端子①(赤)と②(青) 圧力上昇にてOFF 圧力下降 にてON |
結線方法 ●端子①(赤)と③(黒) 圧力上昇にてON 圧力下降 にてOFF |
| 標準仕様 単位: MPa (kg/cm²) | |||||
|---|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 許容公差 | 耐圧力 | 標準設定 | |
| A | 0.005～0.04 (0.05～0.4) | 0.01～0.02 (0.1～0.2) | ±0.005 (0.05) | 5 (50) | 0.01－0.02 (0.1－0.2) |
| B | 0.03～0.09 (0.3～0.9) | 0.015～0.03 (0.15～0.3) | ±0.005 (±0.05) | 5 (50) | 0.05－0.07 (0.5－0.7) |
| C | 0.08～0.16 (0.8～1.6) | 0.02～0.04 (0.2～0.4) | ±0.005 (±0.05) | 5 (50) | 0.12－0.15 (1.2－1.5) |
| D | 0.15～0.28 (1.5～2.8) | 0.03～0.06 (0.3～0.6) | ±0.01 (±0.1) | 5 (50) | 0.20－0.24 (2－2.4) |
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
標準仕様の見方
ON：0.05MPa OFF：0.07MPaの場合、開閉圧力差は0.05－0.07＝0.02MPaとなります。
下限調整範囲の下限とは0.05MPaを言います、よって「B」ブロックとなります。
