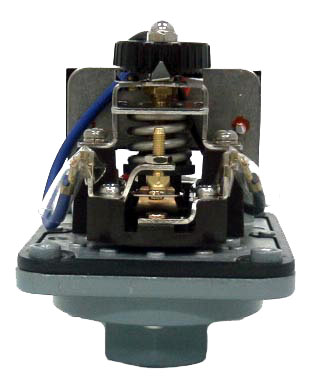

SPS-18-VR(可調整VR型圧力スイッチ)
| 動作説明 |
|---|
ラチェット式ダイヤルを320度回して、設定値の微調整ができます。
|
| 圧力スイッチ標準仕様 単位: MPa (kg/cm²) | ||||||
|---|---|---|---|---|---|---|
| 下限調整範囲(圧力レンジ) | 開閉圧力差 | 可調整範囲量 | 許容公差 | 耐圧力 | 標準設定 | |
| A | 0.08～0.20 (0.8～2.0) | 0.03～0.06 (0.3～0.6) | 0.064 (0.64) | ±0.01 (±0.1) | 2.0 (20) | 0.14－0.18 (1.4－1.8) |
| B | 0.12～0.25 (1.2～2.5) | 0.04～0.06 (0.4～0.6) | 0.083 (0.83) | ±0.01 (±0.1) | 2.0 (20) | 0.18－0.23 (1.8－2.3) |
| C | 0.15～0.25 (1.5～2.5) | 0.05～0.09 (0.5～0.9) | 0.13 (1.3) | ±0.01 (±0.1) | 2.0 (20) | 0.20－0.27 (2.0－2.7) |

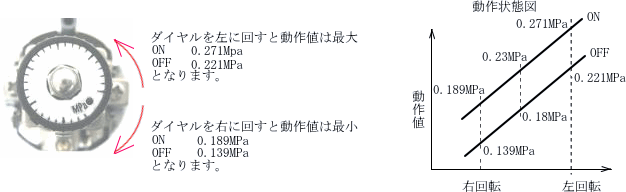

設定例
Bブロックの場合
標準設定 ON：0.23MPa OFF：0.18MPaとした場合下記となります。
圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
